deneme

⚡ Öne Çıkanlar

Fırçasız uyartım
IP23 koruma sınıfı
S1 sürekli çalışma

Teklif İste

deneme modeli için özel fiyat teklifi ve teslimat detaylarını öğrenin.

Bize Ulaşın

deneme

Teknik Döküman (PDF)

Henüz teknik döküman eklenmedi.

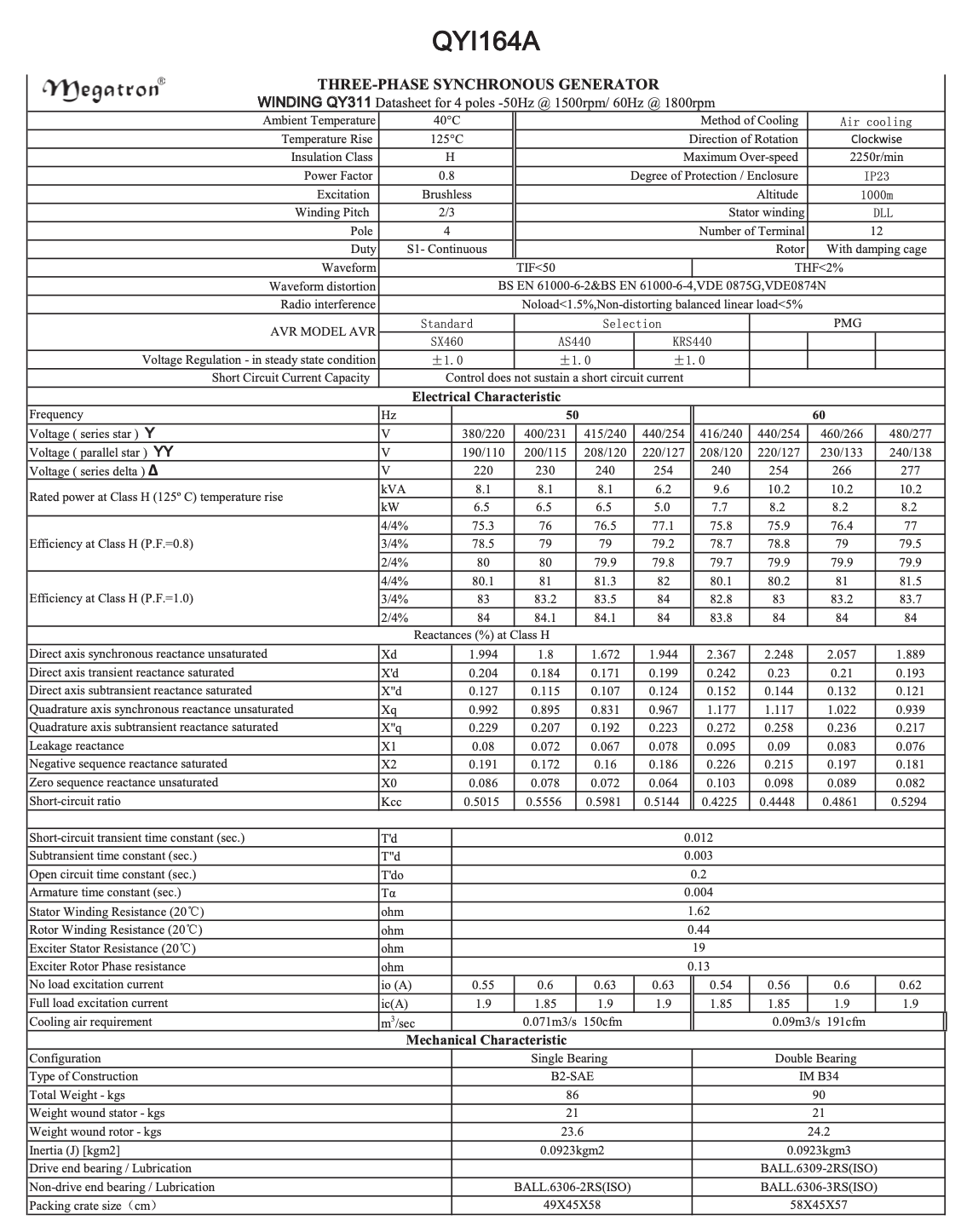

Genel Spesifikasyonlar

Ortam sıcaklığı

40°C

Soğutma yöntemi

Hava soğutmalı

Sıcaklık artışı

125°C

Dönüş yönü

Saat yönünde

Yalıtım sınıfı

Maksimum aşırı hız

2250 r/min

Güç faktörü

0.8

Koruma sınıfı / Gövde

IP23

Uyartım

Fırçasız

Rakım

1000 m

Sargı adımı

2/3

Stator sargısı

DLL

Kutup sayısı

Terminal sayısı

Çalışma tipi

S1 - Sürekli

Rotor

Sönümleme kafesli

Dalga formu (TIF)

<50

Dalga formu (THF)

<2%

Dalga formu bozulması

BS EN 61000-6-2 ve BS EN 61000-6-4, VDE 0875G, VDE0874N

Radyo girişimi

Yüksüz <1.5%, bozulmayan dengeli lineer yük <5%

AVR Modeli

Standart

SX460

Selection

AS440 • KRS440

PMG

Gerilim Regülasyonu - Kararlı Durum

Standart

±1.0

Selection

±1.0 • ±1.0

PMG

±1.0

Kısa Devre Akım Kapasitesi

Standart + Selection

Kontrol, kısa devre akımını sürdüremez

PMG

Ortam sıcaklığı	40°C	Soğutma yöntemi	Hava soğutmalı
Sıcaklık artışı	125°C	Dönüş yönü	Saat yönünde
Yalıtım sınıfı	H	Maksimum aşırı hız	2250 r/min
Güç faktörü	0.8	Koruma sınıfı / Gövde	IP23
Uyartım	Fırçasız	Rakım	1000 m
Sargı adımı	2/3	Stator sargısı	DLL
Kutup sayısı	4	Terminal sayısı	12
Çalışma tipi	S1 - Sürekli	Rotor	Sönümleme kafesli
Dalga formu (TIF)	<50	Dalga formu (THF)	<2%
Dalga formu bozulması	BS EN 61000-6-2 ve BS EN 61000-6-4, VDE 0875G, VDE0874N
Radyo girişimi	Yüksüz <1.5%, bozulmayan dengeli lineer yük <5%

AVR Modeli	Standart	Selection		PMG
	SX460	AS440	KRS440
Gerilim Regülasyonu - Kararlı Durum	±1.0	±1.0	±1.0	±1.0
Kısa Devre Akım Kapasitesi	Kontrol, kısa devre akımını sürdüremez			-

Mekanik Karakteristikler

Konfigürasyon

Tek rulmanlıÇift rulmanlı

Yapı tipi

B2-SAEIM B34

Toplam ağırlık - kg

8690

Sarılı stator ağırlığı - kg

2121

Sarılı rotor ağırlığı - kg

23.624.2

Atalet (J) [kgm2]

0.0923 kgm20.0923 kgm3

Tahrik tarafı rulman / yağlama

BALL.6309-2RS(ISO)

Tahrik dışı rulman / yağlama

BALL.6306-2RS(ISO)BALL.6306-3RS(ISO)

Sandık ölçüsü (cm)

49X45X5858X45X57

Konfigürasyon

Tek rulmanlı

Çift rulmanlı

Yapı tipi

B2-SAE

IM B34

Toplam ağırlık - kg

Sarılı stator ağırlığı - kg

Sarılı rotor ağırlığı - kg

23.6

24.2

Atalet (J) [kgm2]

0.0923 kgm2

0.0923 kgm3

Tahrik tarafı rulman / yağlama

BALL.6309-2RS(ISO)

Tahrik dışı rulman / yağlama

BALL.6306-2RS(ISO)

BALL.6306-3RS(ISO)

Sandık ölçüsü (cm)

49X45X58

58X45X57

* Tabloyu sağa kaydırabilirsiniz.

Elektriksel Karakteristikler

Frekans

Değer 1

Değer 2

Voltaj (seri yıldız) Y

Değer 1

380/220

Değer 2

400/231

Değer 3

415/240

Değer 4

440/254

Değer 5

416/240

Değer 6

440/254

Değer 7

460/266

Değer 8

480/277

Voltaj (paralel yıldız) YY

Değer 1

190/110

Değer 2

200/115

Değer 3

208/120

Değer 4

220/127

Değer 5

208/120

Değer 6

220/127

Değer 7

230/133

Değer 8

240/138

Voltaj (seri üçgen) Δ

Değer 1

220

Değer 2

230

Değer 3

240

Değer 4

254

Değer 5

240

Değer 6

254

Değer 7

266

Değer 8

277

Sınıf H (125°C sıcaklık artışı) nominal güç

kVA

Değer 1

8.1

Değer 2

8.1

Değer 3

8.1

Değer 4

6.2

Değer 5

9.6

Değer 6

10.2

Değer 7

10.2

Değer 8

10.2

Sınıf H (125°C sıcaklık artışı) nominal güç

Değer 1

6.5

Değer 2

6.5

Değer 3

6.5

Değer 4

5.0

Değer 5

7.7

Değer 6

8.2

Değer 7

8.2

Değer 8

8.2

Sınıf H verimlilik (G.F.=0.8)

4/4%

Değer 1

75.3

Değer 2

Değer 3

76.5

Değer 4

77.1

Değer 5

75.8

Değer 6

75.9

Değer 7

76.4

Değer 8

Sınıf H verimlilik (G.F.=0.8)

3/4%

Değer 1

78.5

Değer 2

Değer 3

Değer 4

79.2

Değer 5

78.7

Değer 6

78.8

Değer 7

Değer 8

79.5

Sınıf H verimlilik (G.F.=0.8)

2/4%

Değer 1

Değer 2

Değer 3

79.9

Değer 4

79.8

Değer 5

79.7

Değer 6

79.9

Değer 7

79.9

Değer 8

79.9

Sınıf H verimlilik (G.F.=1.0)

4/4%

Değer 1

80.1

Değer 2

Değer 3

81.3

Değer 4

Değer 5

80.1

Değer 6

80.2

Değer 7

Değer 8

81.5

Sınıf H verimlilik (G.F.=1.0)

3/4%

Değer 1

Değer 2

83.2

Değer 3

83.5

Değer 4

Değer 5

82.8

Değer 6

Değer 7

83.2

Değer 8

83.7

Sınıf H verimlilik (G.F.=1.0)

2/4%

Değer 1

Değer 2

84.1

Değer 3

84.1

Değer 4

Değer 5

83.8

Değer 6

Değer 7

Değer 8

Doğrudan eksen senkron reaktansı (doymamış)

Değer 1

1.994

Değer 2

1.8

Değer 3

1.672

Değer 4

1.944

Değer 5

2.367

Değer 6

2.248

Değer 7

2.057

Değer 8

1.889

Doğrudan eksen geçici reaktansı (doymuş)

X'd

Değer 1

0.204

Değer 2

0.184

Değer 3

0.171

Değer 4

0.199

Değer 5

0.242

Değer 6

0.23

Değer 7

0.21

Değer 8

0.193

Doğrudan eksen alt geçici reaktansı (doymuş)

X''d

Değer 1

0.127

Değer 2

0.115

Değer 3

0.107

Değer 4

0.124

Değer 5

0.152

Değer 6

0.144

Değer 7

0.132

Değer 8

0.121

Kare eksen senkron reaktansı (doymamış)

Değer 1

0.992

Değer 2

0.895

Değer 3

0.831

Değer 4

0.967

Değer 5

1.177

Değer 6

1.117

Değer 7

1.022

Değer 8

0.939

Kare eksen alt geçici reaktansı (doymuş)

X''q

Değer 1

0.229

Değer 2

0.207

Değer 3

0.192

Değer 4

0.223

Değer 5

0.272

Değer 6

0.258

Değer 7

0.236

Değer 8

0.217

Kaçak reaktans

Değer 1

0.08

Değer 2

0.072

Değer 3

0.067

Değer 4

0.078

Değer 5

0.095

Değer 6

0.09

Değer 7

0.083

Değer 8

0.076

Negatif dizi reaktansı (doymuş)

Değer 1

0.191

Değer 2

0.172

Değer 3

0.16

Değer 4

0.186

Değer 5

0.226

Değer 6

0.215

Değer 7

0.197

Değer 8

0.181

Sıfır dizi reaktansı (doymamış)

Değer 1

0.086

Değer 2

0.078

Değer 3

0.072

Değer 4

0.064

Değer 5

0.103

Değer 6

0.098

Değer 7

0.089

Değer 8

0.082

Kısa devre oranı

Kcc

Değer 1

0.5015

Değer 2

0.5556

Değer 3

0.5981

Değer 4

0.5144

Değer 5

0.4225

Değer 6

0.4448

Değer 7

0.4861

Değer 8

0.5294

Kısa devre geçici zaman sabiti (sn.)

T'd

Değer 1

0.012

Alt geçici zaman sabiti (sn.)

T''d

Değer 1

0.003

Açık devre zaman sabiti (sn.)

T'do

Değer 1

0.2

Armatür zaman sabiti (sn.)

Değer 1

0.004

Stator sargı direnci (20°C)

ohm

Değer 1

1.62

Rotor sargı direnci (20°C)

ohm

Değer 1

0.44

Uyartım stator direnci (20°C)

ohm

Değer 1

Uyartım rotor faz direnci

ohm

Değer 1

0.13

Yüksüz uyartım akımı

io (A)

Değer 1

0.55

Değer 2

0.6

Değer 3

0.63

Değer 4

0.63

Değer 5

0.54

Değer 6

0.56

Değer 7

0.6

Değer 8

0.62

Tam yük uyartım akımı

ic (A)

Değer 1

1.9

Değer 2

1.85

Değer 3

1.9

Değer 4

1.9

Değer 5

1.85

Değer 6

1.85

Değer 7

1.9

Değer 8

1.9

Soğutma havası gereksinimi

m³/sn

Değer 1

0.071 m3/s 150cfm

Değer 2

0.09 m3/s 191cfm

Frekans	Hz	50				60
Voltaj (seri yıldız) Y	V	380/220	400/231	415/240	440/254	416/240	440/254	460/266	480/277
Voltaj (paralel yıldız) YY	V	190/110	200/115	208/120	220/127	208/120	220/127	230/133	240/138
Voltaj (seri üçgen) Δ	V	220	230	240	254	240	254	266	277
Sınıf H (125°C sıcaklık artışı) nominal güç	kVA	8.1	8.1	8.1	6.2	9.6	10.2	10.2	10.2
Sınıf H (125°C sıcaklık artışı) nominal güç	kW	6.5	6.5	6.5	5.0	7.7	8.2	8.2	8.2
Sınıf H verimlilik (G.F.=0.8)	4/4%	75.3	76	76.5	77.1	75.8	75.9	76.4	77
Sınıf H verimlilik (G.F.=0.8)	3/4%	78.5	79	79	79.2	78.7	78.8	79	79.5
Sınıf H verimlilik (G.F.=0.8)	2/4%	80	80	79.9	79.8	79.7	79.9	79.9	79.9
Sınıf H verimlilik (G.F.=1.0)	4/4%	80.1	81	81.3	82	80.1	80.2	81	81.5
Sınıf H verimlilik (G.F.=1.0)	3/4%	83	83.2	83.5	84	82.8	83	83.2	83.7
Sınıf H verimlilik (G.F.=1.0)	2/4%	84	84.1	84.1	84	83.8	84	84	84
Doğrudan eksen senkron reaktansı (doymamış)	Xd	1.994	1.8	1.672	1.944	2.367	2.248	2.057	1.889
Doğrudan eksen geçici reaktansı (doymuş)	X'd	0.204	0.184	0.171	0.199	0.242	0.23	0.21	0.193
Doğrudan eksen alt geçici reaktansı (doymuş)	X''d	0.127	0.115	0.107	0.124	0.152	0.144	0.132	0.121
Kare eksen senkron reaktansı (doymamış)	Xq	0.992	0.895	0.831	0.967	1.177	1.117	1.022	0.939
Kare eksen alt geçici reaktansı (doymuş)	X''q	0.229	0.207	0.192	0.223	0.272	0.258	0.236	0.217
Kaçak reaktans	X1	0.08	0.072	0.067	0.078	0.095	0.09	0.083	0.076
Negatif dizi reaktansı (doymuş)	X2	0.191	0.172	0.16	0.186	0.226	0.215	0.197	0.181
Sıfır dizi reaktansı (doymamış)	X0	0.086	0.078	0.072	0.064	0.103	0.098	0.089	0.082
Kısa devre oranı	Kcc	0.5015	0.5556	0.5981	0.5144	0.4225	0.4448	0.4861	0.5294
Kısa devre geçici zaman sabiti (sn.)	T'd	0.012
Alt geçici zaman sabiti (sn.)	T''d	0.003
Açık devre zaman sabiti (sn.)	T'do	0.2
Armatür zaman sabiti (sn.)	Ta	0.004
Stator sargı direnci (20°C)	ohm	1.62
Rotor sargı direnci (20°C)	ohm	0.44
Uyartım stator direnci (20°C)	ohm	19
Uyartım rotor faz direnci	ohm	0.13
Yüksüz uyartım akımı	io (A)	0.55	0.6	0.63	0.63	0.54	0.56	0.6	0.62
Tam yük uyartım akımı	ic (A)	1.9	1.85	1.9	1.9	1.85	1.85	1.9	1.9
Soğutma havası gereksinimi	m³/sn	0.071 m3/s 150cfm				0.09 m3/s 191cfm

* Masaüstünde sıkıştırılmış görünüm kullanılır. Tablet ve mobilde yatay kaydırabilirsiniz.

Rating Tablosu

deneme

Sargı 311 / 0.8 Güç Faktörü

DEĞERLER

50Hz

Sürekli F - 105/40°C

Seri Yıldız (V)

380400415440

Paralel Yıldız (V)

----

Seri Üçgen (V)

----

kVA

----

12332312331232

Verim (%)

----

kW Girişi

----

Sürekli H - 125/40°C

Seri Yıldız (V)

----

Paralel Yıldız (V)

----

Seri Üçgen (V)

----

kVA

----

231233422

Verim (%)

----

kW Girişi

----

Yedek - 150/40°C

Seri Yıldız (V)

----

Paralel Yıldız (V)

----

Seri Üçgen (V)

----

N/A

Yedek - 163/27°C

Seri Yıldız (V)

----

Paralel Yıldız (V)

----

Seri Üçgen (V)

----

N/A

60Hz

Sürekli F - 105/40°C

Seri Yıldız (V)

121231234324

Paralel Yıldız (V)

----

Üçgen (V)

----

N/A

Sürekli H - 125/40°C

Seri Yıldız (V)

----

Paralel Yıldız (V)

----

Üçgen (V)

----

N/A

Yedek - 150/40°C

Seri Yıldız (V)

----

Paralel Yıldız (V)

----

Üçgen (V)

----

N/A

Yedek - 163/27°C

Seri Yıldız (V)

----

Paralel Yıldız (V)

----

Üçgen (V)

----

N/A

deneme

Sargı 311 / 0.8 Güç Faktörü

DEĞERLER

Sınıf - Sıcaklık Artışı		Sürekli F - 105/40°C	Sürekli H - 125/40°C	Yedek - 150/40°C	Yedek - 163/27°C
50Hz	Seri Yıldız (V)	380400415440	----	----	----
	Paralel Yıldız (V)	----	----	----	----
	Seri Üçgen (V)	----	----	----	----
	kVA	----	----	N/A	N/A
	kW	12332312331232	231233422
	Verim (%)	----	----
	kW Girişi	----	----

60Hz	Seri Yıldız (V)	121231234324	----	----	----
	Paralel Yıldız (V)	----	----	----	----
	Üçgen (V)	----	----	----	----
	kVA	N/A	N/A	N/A	N/A
	kW
	Verim (%)
	kW Girişi
